อนาล็อกมัลติมิเตอร์ รุ่น KS-980 SUMO
Analog Multimeter Mod.KS-980 SUMO
วีดีโอ ความแตกต่างลูกเล่นฟังก์ชั่นของแต่ละรุ่น
วีดีโอ การใช้งานฟังก์ชั่น AC/DC อนาล็อกมิเตอร์
สอนการใช้งานฟังก์ชั่น Resistance & batt และ วิธีวัดคาปาซิเตอร์
" target="_blank" rel="noopener">
อนาล็อกมัลติมิเตอร์

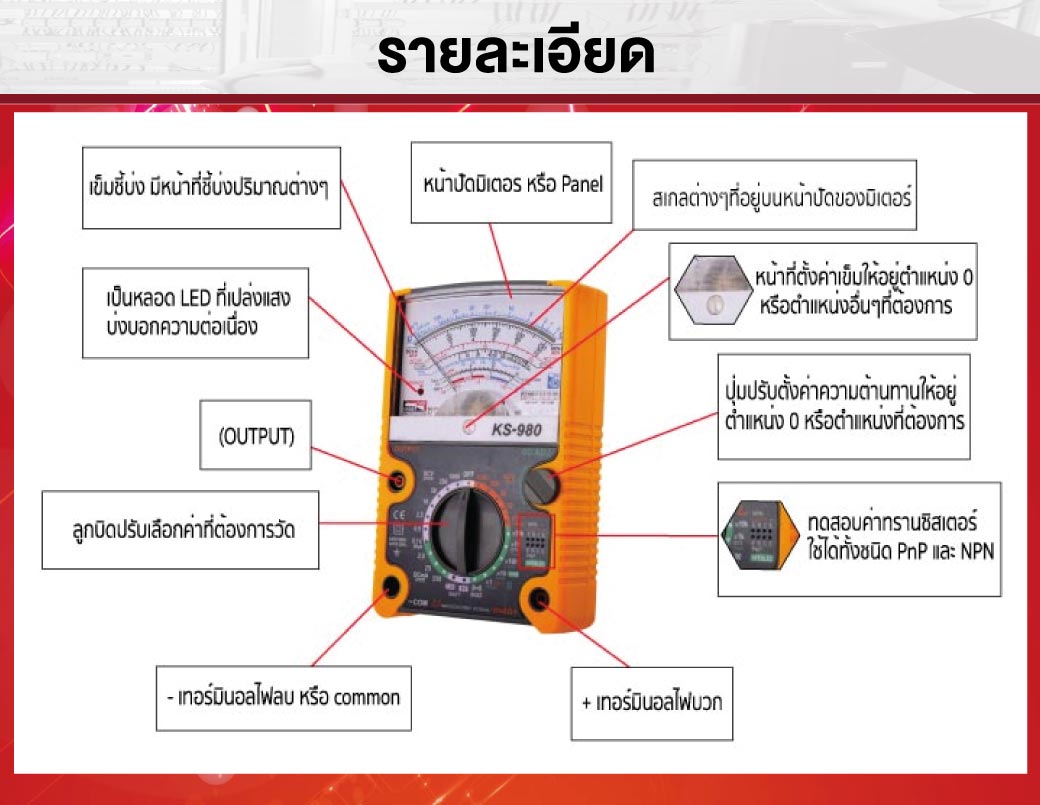

อนาล็อกมัลติมิเตอร์ รุ่น KS-980 SUMO
Analog Multimeter KS-980 SUMO

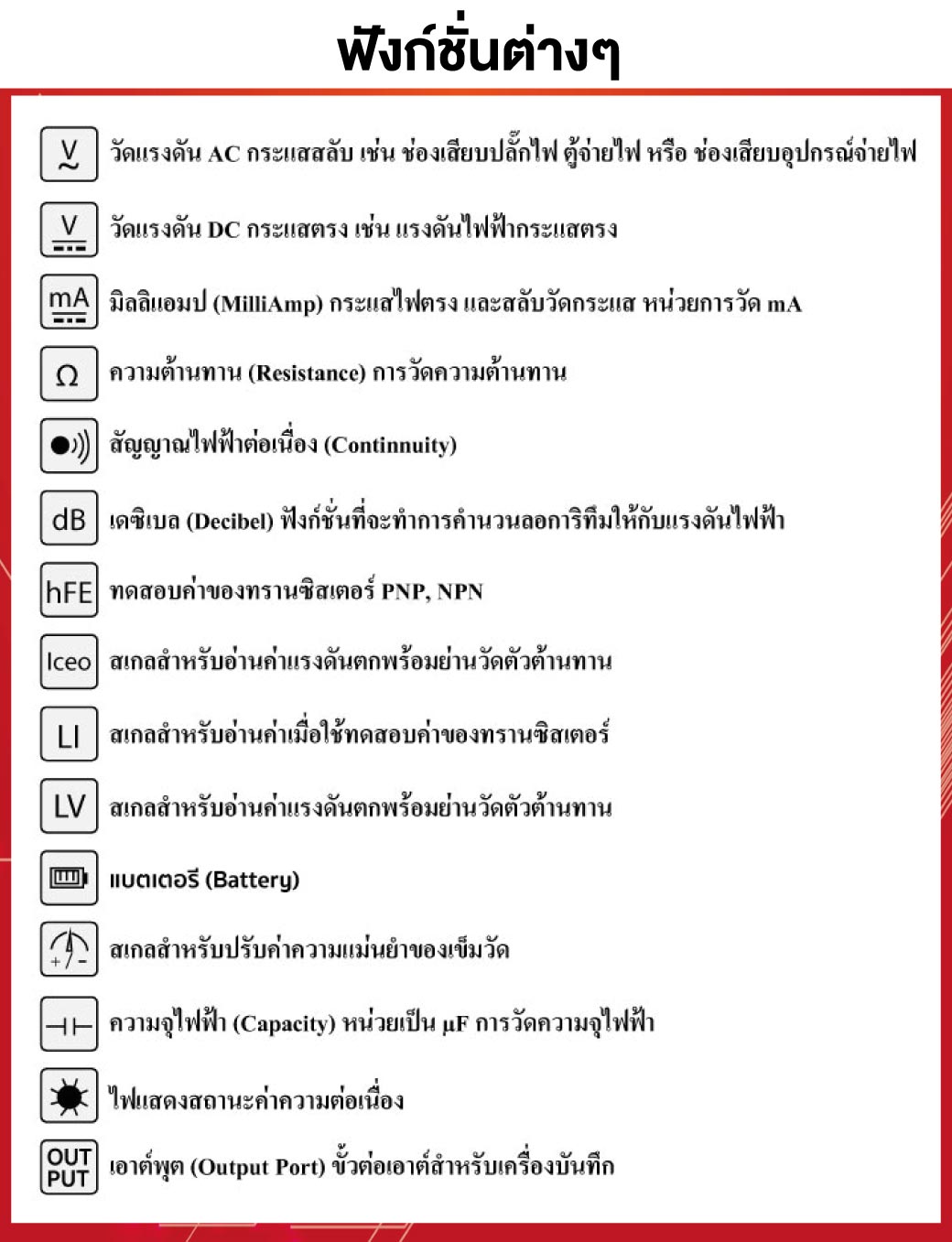

คุณสมบัติ
- อนาล็อกมัลติมิเตอร์ รุ่น KS-980 ครบทุกฟังก์ชันในเครื่องเดียว
- วัดแรงดันไฟฟ้าได้ 1000V ทั้ง AC/DC
- ฟังก์ชันทดสอบตัวเก็บประจุได้สูงถึง 2000µµF
- ฟังก์ชันทดสอบกระแสรั่วไหลและลีคของทรานซิสเตอร์
- ทดสอบความต่อเนื่องด้วยเสียง
- การทดสอบแบตเตอรี่ปกป้องวงจรของตัวมิเตอร์ด้วยฟิวส์และไดโอดเมื่อเกิดความผิดพลาด
รายละเอียด (SPECIFICATIONS)
Function | Range | Best Accuracy |
DC Current | 50µA/2.5mA/25mA/250mA | ±3% of full scale |
DC Voltage | 0.1/0.5/2.5/10/50/250/1000V | ±3% of full scale |
AC Volrage | 10/50/250/1000V | ±4% of full scale |
Resistance | x1/x10/x100/x1k/x10kΩ | ±3% arc |
Capacity Test | x1kΩ/2000µF | Ref |
hFE Test | 0~1000 | Ref |
dB | -10~10dB | Ref |
Battery Test | 1.5V/9V | Ref |
GENEAL CHARACTERISTICS
Input impedance | DCV : 20kΩ/V ACV : 9kΩ/V |
Power | 9Vx1(6F22) 1.5Vx2(R6/AA) |
Test pen | Model : KS-3605 |
Weight | Approx. 360g Including battery |
Dimension | 160 (L) x105 (W) x 40 (H) mm |

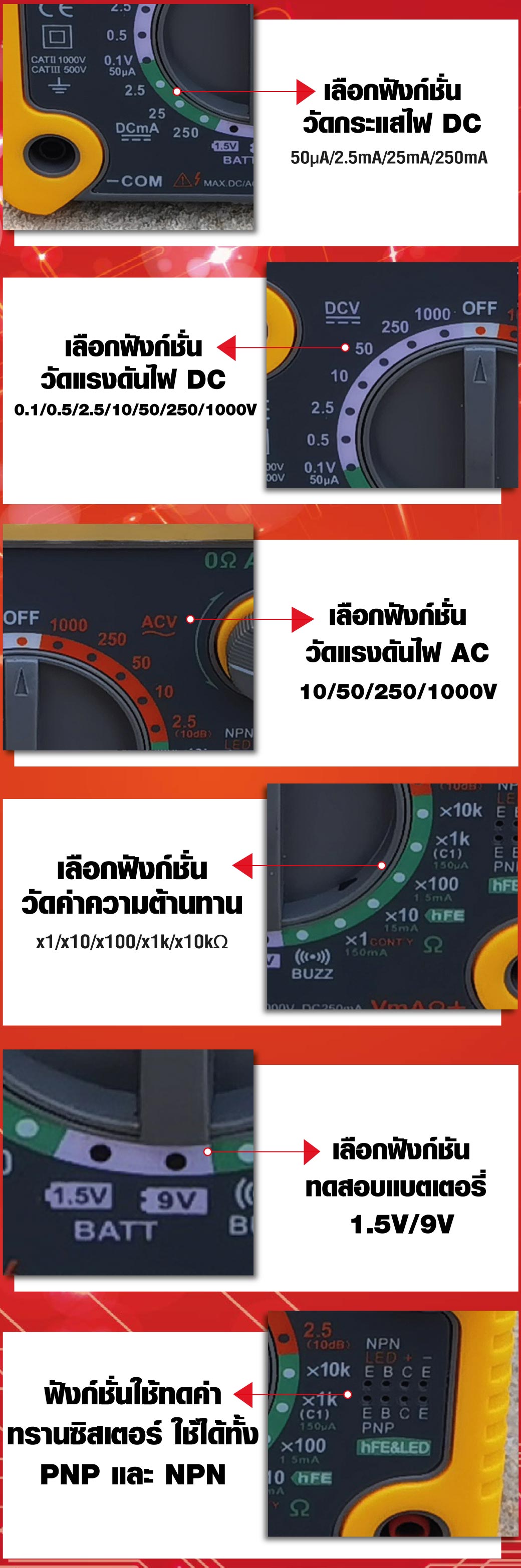

การใช้ มัลติมิเตอร์แบบอนาล็อก การวัดกระแสไฟฟ้ากระแสตรง
-
เลือกตําแหน่งที่ต้องการวัดกระแสไฟฟ้า และตรวจสอบทิศทางการไหลของกระแสไฟฟ้า
-
เสียบสายวัดมิเตอร์สีดําที่ขั้วลบ (- COM) และสายวัดสีแดงที่ขั้วบวก (+) เข้ากับมัลติมิเตอร์
-
ตั้งช่วงการวัดที่เหมาะสม ในกรณีที่ทราบค่ากระแสในวงจร ควรตั้งช่วงการวัดให้สูงกว่าค่ากระแสที่ทราบ แต่ในกรณีที่ไม่ทราบค่ากระแสในวงจร ควรตั้งช่วงการวัดที่สูงๆ (0-0.25A) ไว้ก่อน แล้วค่อยปรับช่วงการวัดใหม่ ก่อนปรับช่วงการวัดใหม่ต้องเอาสายวัดออกจากวงจรทุกครั้ง และต้องแน่ใจว่าค่าที่จะวัดได้นั้นมีค่าไม่เกินช่วงการวัดที่ปรับตั้งใหม่
- นําสายวัดมิเตอร์ไปต่อแทรกหรือต่อแบบอนุกรม โดยใช้หัววัดแตะบริเวณที่ต้องการวัด และต้องให้กระแสไฟฟ้าไหลเข้าทางขั้วบวกของมัลติมิเตอร์ หากเข็มวัดตีเกินสเกลต้องรีบเอาสายวัดมิเตอร์ออกจากวงจรทันที แล้วเลือกช่วงการวัดที่สูงขึ้นจากนั้นทําการวัดค่าใหม่
- อ่านค่ากระแสไฟฟ้าที่ไหลในวงจร ซึ่งการอ่านต้องสัมพันธ์กับช่วงที่ตั้งไว้
การวัดความต่างศักย์ไฟฟ้ากระแสสลับ
- การวัดความต่างศักย์ไฟฟ้ากระแสสลับ ไม่จําเป็นต้องให้กระแสไฟฟ้าไหลผ่านทางขั้วบวกเหมือนไฟฟ้ากระแสตรง เพราะไฟฟ้ากระแสสลับไม่มีขั้วตายตัว ขั้วแรงดันจะสลับไปสลับมาตลอดเวลา กล่าวคือสามารถต่อโดยให้สายวัดเส้นใดอยู่ข้างใดก็ได้ แต่วิธีวัดค่ายังใช้หลักการเดียวกันกับโวลต์มิเตอร์กระแสตรงก่อนที่จะนํามัลติมิเตอร์ไปวัดค่า ต้องทําการปรับมัลติมิเตอร์ให้เป็นโวลท์มิเตอร์กระแสสลับก่อน
- จากนั้นเลือกช่วงการวัดให้เหมาะสม โดยหมุนสวิทช์บนตัวมิเตอร์ ไปที่ตําแหน่งช่วงการวัดความต่างศักย์ไฟฟ้ากระแสตรง (ACV) (หมายเลขอ้างอิง 10) ซึ่งมี 4 ช่วงการวัดคือ 0-10V, 0-50V, 0-250V, 0-1000V
คำเตือน (Warning)
- โปรดอ่านข้อมูลในคู่มือสำหรับข้อมูลด้านความปลอดภัยก่อนติดตั้งหรือใช้งาน
- Please refer to the information in the manual for safety information before installing or operating the apparetus

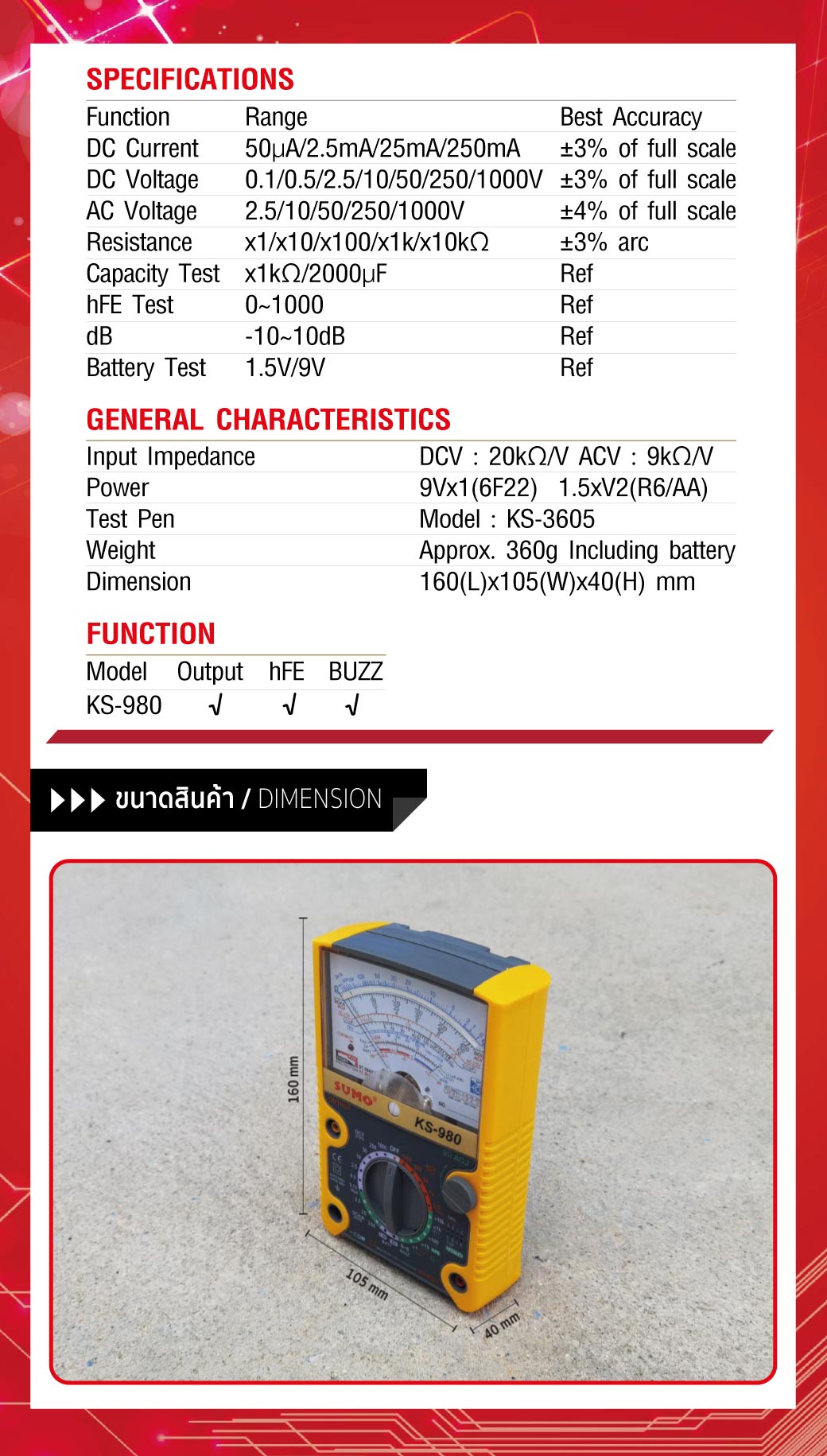

SPECIFICATIONS
Function | Range | Best Accuracy |
DC Current | 50µA/2.5mA/25mA/250mA | ±3% of full scale |
DC Voltage | 0.1/0.5/2.5/10/50/250/1000V | ±3% of full scale |
AC Voltage | 10/50/250/1000V | ±4% of full scale |
Resistance | x1/x10/x100/x1k/x10kΩ | ±3% arc |
Capacity Test | x1kΩ/2000µF | Ref |
hFE Test | 0~1000 | Ref |
dB | -10~22dB | Ref |
Battery Test | 1.5V/9V | Ref |
GENEAL CHARACTERISTICS
Input impedance | DCV : 20kΩ/V ACV : 9kΩ/V |
Power | 9Vx1(6F22) 1.5Vx2(R6/AA) |
Test pen | Model : KS-3605 |
Weight | Approx. 360g Including battery |
Dimension | 160(L)x105(W)x40(H) mm |
